Graphisoft onun popüler BIM uygulaması, ArchiCAD bir sonraki sürümünü yayımladı sadece gelmiştir. AIA 2012 Expo az altı çizildi ana özellikleri bazı kısa bir bakış geçen ay sağlanmakla birlikte, bu yorumu daha ayrıntılı uygulama bakar. ArchiCAD yeni bir sürümü her yıl yayımlanan ve geçen yıl, biz sonradan belirlenmiş olabilir formlar geniş bir yelpazede modelleme yeteneğine yepyeni Shell aracı özetlediği olduğunu ArchiCAD 15 ve “tasarım özgürlüğü ‘onun teması bakıldığında gibi BIM elemanları, hızlı karmaşık çatılar modelleme, 3D perspektif görünümlerde bir model oluşturmak ve düzenlemek için yeteneği ve 3D modelleme daha kolay ve daha doğru yapılan bazı ek arayüz geliştirmeleri izin yenilenen Çatı aracı.
ArchiCAD 16 serbest tasarım için yeni bir araç ile modelleme repertuarını genişletiyor ve daha kolay ArchiCAD kullanıcıları BIM içeriği paylaşmak ve erişmek için yapar mimari tasarım için Graphisoft BIM uygulamasının yeni sürümü ..
Artıları: Yeni Morph aracı ArchiCAD BIM ortamı yanı sıra, karmaşık serbest formlu yapıların oluşturulması içinde modelleri yığınak hızlı oluşturulmasını sağlar; yeni BIM Bileşenler portalı ile entegrasyonu kullanıcılar Graphisoft, ArchiCAD satıcılar tarafından geliştirilen içerik çok çeşitli erişim sağlar, ürün üreticileri ve diğer kullanıcıların bina, bu BIM uygulama içinde sağ yapılabilir gibi yerleşik enerji analiz yeteneklerini sürdürülebilirlik analizi teşvik etmek; OpenBIM girişimine genişletilmiş IFC desteği ve katılımı birlikte devam bağlılığı pekiştirir; birkaç ek verimlilik geliştirmeleri; iyi Yardım dokümantasyon ve yeni özellikleri nasıl kullanacağınızı gösteren video eğitimlerini sürü.
Eksileri: başlıca rakibi, Revit ile karşılaştırıldığında yeni bir kullanıcı için kolay ve sezgisel değil; öncelikle diğer disiplinler ile çalışmak için birlikte çalışabilirlik üzerine yerine direk entegrasyon daha güvenir bir mimari BIM uygulaması kalır; temel yapı elemanları düzenlemek için ilişkilendirilebilir bir seçenek eksikliği devam değişiklikler yapıldığında hangi ilişkilerini korumak istiyorum ..
Fiyat: yeni bir lisans için $ 4250; gibi ArchiCAD 15 yükseltme için 895 $ gibi önceki sürümden yükseltme için katmanlı fiyatlandırma, öğrenciler, öğretmenler ve okullar için ücretsiz eğitim versiyonu ..
Ancak, o zaman ArchiCAD hala yığınak modellerinin hızlı yaratılması için özel bir kavramsal tasarım ortamı yoktu. Geçerli sürümde, kullanıcılar için bir üçüncü taraf uygulama ArchiCAD kendisinden ziyade tesisi içinde formlarını kavramsallaştırma başlamak için kolaylaştırır, ArchiCAD için SketchUp benzeri yetenekleri bir araya getiren yeni bir Morph aracı şeklinde bu sınırlama ele almıştır Bu görev ve sonradan ArchiCAD içine bu yığınak modelleri ithal. Morph aracı ArchiCAD’de her türlü özel şekilli yapılar oluşturmak için olanak sağlar. Bu yeni aracı ek olarak, ArchiCAD kullanıcıların daha kolay çeşitli kaynaklardan gelen BIM nesneler çok çeşitli erişim, enerji analiz özellikleri dahili genişletilmiş ve diğer uygulamalar ile iyileştirilmiş çalışabilirlik sahiptir. Kullanıcı daha ayrıntılı olarak tüm bu yetenekleri keşfedelim.
Morph Aracı
ArchiCAD 16 Shell aracına kıyasla daha yeteneklere sahip yeni bir Morph aracıyla önceki sürümde odağı oldu “tasarım özgürlüğü” teması üzerine inşa etmeye devam ediyor. Bu, diğer uygulamalarda oluşturmak ve daha sonra bunları almak zorunda olmaksızın, ArchiCAD içinde serbest elemanları yaratmak için de kullanılabilir. Böyle Duvar, Kiriş, Kolon, Döşeme, vb gibi düzenli araçları ile oluşturulan geleneksel yapı elemanları ile karşılaştırıldığında, Morphs olarak oluşturulan öğeleri geniş bir izin limitleri her kenar ve her yüzeye taşınmış ve herhangi bir yönde şeklinde olabilir pratikte hiçbir geometrik var formlar çeşitli modellenmiştir. Sıfırdan Morph aracını kullanarak bir Morph öğesi oluşturmak veya bir Morph içine, başka bir aracı ile modellenmiş mevcut elemanı, dönüştürebilirsiniz. Morph düzenleme teknikleri herhangi sonra (bkz. Şekil 1) orijinal şekle hemen hemen tanınmaz böylece radikal dönüştürmek için potansiyel ile, uygulanabilir.
Şekil 1. ArchiCAD 16 yılında bir Morph nesneye çeşitli düzenleme işlemleri uygulamak.
Bir bütün olarak tüm Morph öğesi düzenlemek veya bu tür yüzleri, kenarları ve noktaları olarak ayrı ayrı alt-unsurlardan herhangi yapabilirsiniz. Neyin seçili olduğuna bağlı olarak, tüm Morph veya alt öğelerinden biri, düzenleme seçenekleri çeşitli beraberindeki hayvan palette-push/pull, a’ya, şişkinlik görüntülenir, böylece, bütün kenarları ofset filetosu ya da bir kenar pah kırma işlemi ve üzerine. Ayrıca Morph mevcut yüzeylerde ek yüzleri eklemek ve özellik düzenleme itme / çekme kullanarak onlara aşağı yukarı hareket edebilirsiniz, kenarları düğümler eklemek ve sonra nesneyi yeniden şekillendirmek için taşıyın, bir dönüyordu Morph oluşturmak için bir eksen etrafında bir profil döner , bir Morph yüzey üzerinde bir doku ayarlamak ve bu Birliği, Çİkarma olarak Boolean işlemleri uygulanır ve Morph nesneler üzerinde Kesişim. Bu nesnelerin her ArchiCAD’ın görünümleri ve fazla listede yer ve bir taşıyıcı ya da olmayan bir taşıyıcı yapı işlevi olan herhangi bir ArchiCAD’ın eleman olarak ve bir iç ya da dış konum (Şekil 2’de gösterildiği gibi) ile sınıflandırılabilir, bunları ihraç izin vererek yapısal veya MEP tasarım, enerji analizi ve benzerleri için uygulamalar için.

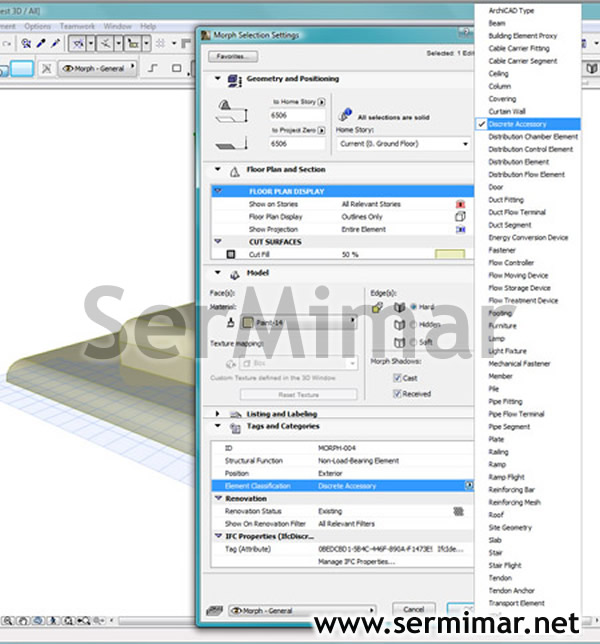

Şekil 2. Şekil 1’de oluşturulan Morph nesne için bina ile ilgili özelliklerini belirleme.
Graphisoft Morph aracı özellikle fikstür binalar için mobilya değişen nesneleri geniş bir yelpazede, oluşturmak için nasıl kullanılacağını gösteren videoları bir numarası vardır, örneğin Pisa Kulesi gibi çeşitli simgesel yapıların modellenmesi, ünlü bacalar Barcelona’nın Palau Antoni Gaudi tarafından tasarlanan Güell, ve diğerleri (bkz. Şekil 3). Bu videoları izlemek Morph aracı kullanmak için son derece kolay görünmesini sağlar. Ama gerçekte, çok daha zorlu bunu kullanarak işlemi bulunamadı. Özellikle, hayvan paletinden istenilen düzenleme seçeneği Morph aracının sezgi detracted ve ben kavramsal modelleme için SketchUp olarak kullanmak o kadar kolay bulamadık. Eğer aracı ve genel olarak ArchiCAD kullanımı konusunda bir uzman iseniz Tabii ki, onunla hızlı çalışmak mümkün olacaktır, ama bu en karmaşık CAD ve BIM uygulamaları için de geçerlidir. En AEC profesyonelleri farklı uygulamaları bir dizi ile çalışmak zorunda ve SketchUp hakkında harika şeylerden biri, etkili-buna da kullanımı olarak öğrenmesi kolay kullanmak için bir “uzman” olmak zorunda kalmamasıdır. Buna karşılık, ArchiCAD yeni Morph aracı olarak sezgisel değildir. Bu çok daha fazla özel şekilli bina yapıları oluşturmak için düzenleme seçenekleri ile, tabii ki, çok daha sofistike, ama SketchUp gibi bir araç kullanım ve kolaylık arayanlar hayal kırıklığı olabilir. Öte yandan, sağ BIM uygulaması içinde kavramsal ve serbest formlu modelleri oluşturmak mümkün kılan ArchiCAD’de yeni bir aracı tanıtmak için Graphisoft için şeref.

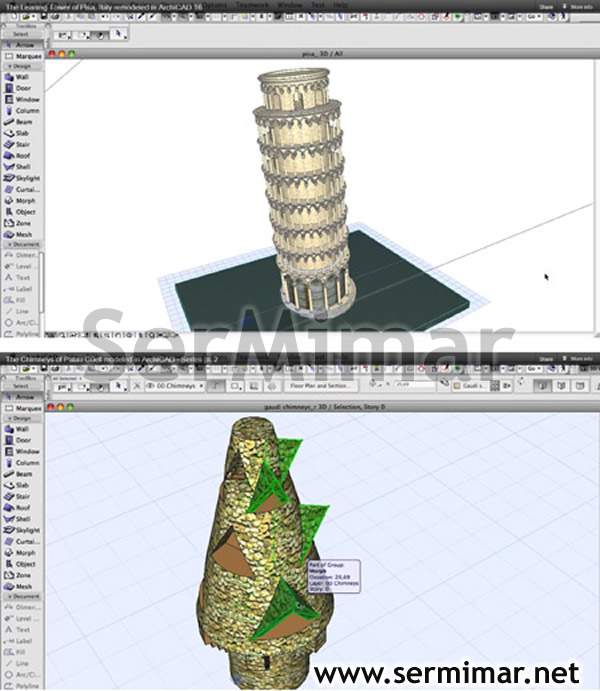

Şekil 3,. Morph aracı bazı klasik yapıları modellemek için nasıl kullanılabileceğini gösteren Graphisoft videolar.
BIM Bileşenleri Kütüphane
ArchiCAD 16 ile birlikte, Graphisoft aynı zamanda zaman ve çaba alarak yerine kendi modellerinde hemen kullanabileceğiniz kullanıcıların yüklemelerine izin veriyorsa SketchUp, paylaşım veya yükleme bileşenlerine yönelik 3D Atölyesi benzer bir online BIM Bileşenleri kitaplığının, tanıttı bunları yeniden oluşturmak. Genellikle modeli kütüphane bileşenleri yerleştirmek için kullanmak istiyorsunuz Nesne aracıyla ArchiCAD bu online veritabanına doğrudan erişim vardır. Bileşeni yer seçimi genellikle Nesne aracının Ayarları iletişim yoluyla yapılır. Varsayılan olarak, yerel ve bağlantılı ArchiCAD kütüphaneler Şekil 4’te Sandalyeler toplanması için gösterildiği gibi, Nesne ayarları iletişim taranabilir. Bu bileşenlerin her birinin seçilmesi ayrıntılı olarak kendi özelliklerini gösterir.

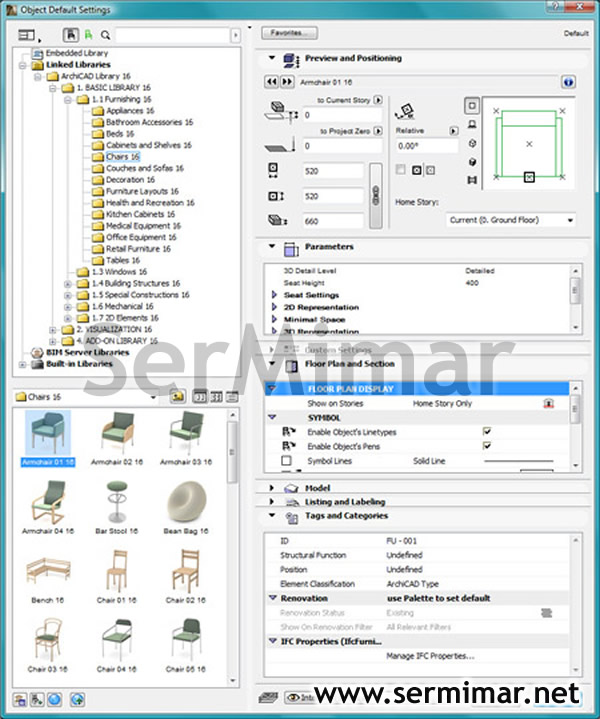

Şekil 4. Nesne araç için Ayarlar iletişim seçildiğinde varsayılan olarak açılmış olur bağlantılı ArchiCAD kütüphane bileşenleri koleksiyonu. Bu bileşenlerin her birinin seçilmesi iletişim sağ tarafında ayrıntılı olarak kendi özelliklerini gösterir.
Eğer bir bileşen için üst ve arama de Arama fonksiyonunu kullanın Ancak, diyelim sandalye, varsayılan arama seçeneği yerel kütüphane ve BIM Bileşenler portalı hem de bakmak için, çünkü daha birçok sandalyeler, yüklenir. Eğer arama sonuçları arasında bir kütüphane bileşeni seçerseniz, önceki Şekil 4’te görüldüğü aynı özellikleri iletişim görürsünüz. Eğer BIM Bileşenler portalı alınan arama bileşenlerden biri seçerseniz Öte yandan, bunu BIM Bileşenler portalı olması dahil nesne hakkında bazı temel bilgiler, göreceksiniz. Portal proje kütüphanesi yanı sıra ücretsiz ama Graphisoft aktif hizmet sözleşmeleri olan müşteriler için yalnızca mevcut değildir premium içerik indirilebilir ve gömülü olabilir ücretsiz bileşenleri içerir. Içeriği iki tür arasındaki fark önizleme-premium içerik bir kilit simgesi ile gösterilir nesnenin yanındaki iki farklı simgeleri ile gösterilir.

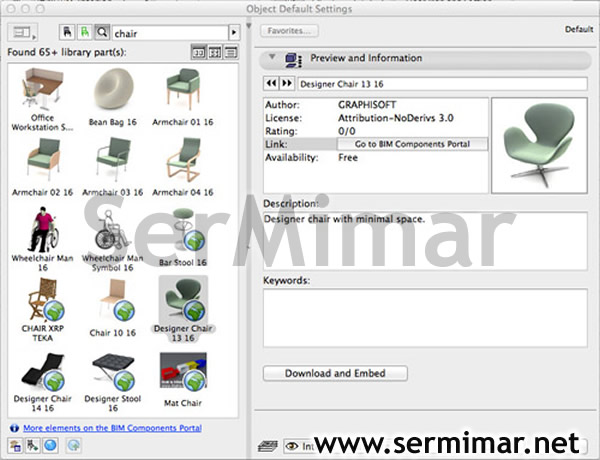

Şekil 5,. Bir bileşen türü arandığında varsayılan olarak görüntülendiği BIM Bileşenler portalı gelenler, kapsayan bileşenler genişletilmiş kümesi. Iletişim sağ tarafında portal olduğunu ve erişilebilir durumdaysa, bunu indirmek ve katıştırmak için bu seçeneği sağlar bir nesne hakkında bazı bilgileri gösterir.
Ayrıca doğrudan http://bimcomponents.com/ de BIM Bileşenler portalı (bkz. Şekil 6) göz atabilirsiniz. Bu GDL nesneleri içeren bir kamu web sitesidir. (GDL Geometrik Açıklama Dil açılımı ve ArchiCAD nesneler için kullanılan dosya formatıdır; GDL ileri bilgiye sahip olanlar bile komut yazarak nesneleri oluşturmak için kullanabilirsiniz.) Herkes, hatta arama, görünümü göz portalı ve BIM Bileşenler erişebilirsiniz ücretsiz nesneleri indirin. , (Eğer ArchiCAD tarayıcınızın veya doğrudan ya da yapabilirsiniz) yüklemek için hakkında yorum yapmak ve nesneleri değerlendirmek için, kullanıcılar ilk geçerli bir e-posta adresi kullanarak kayıt yaptırmak zorundadır. Bu BIM Bileşenler Portalına erişmek veya yüklemek için bir ArchiCAD kullanıcı olmak gerekli değildir.

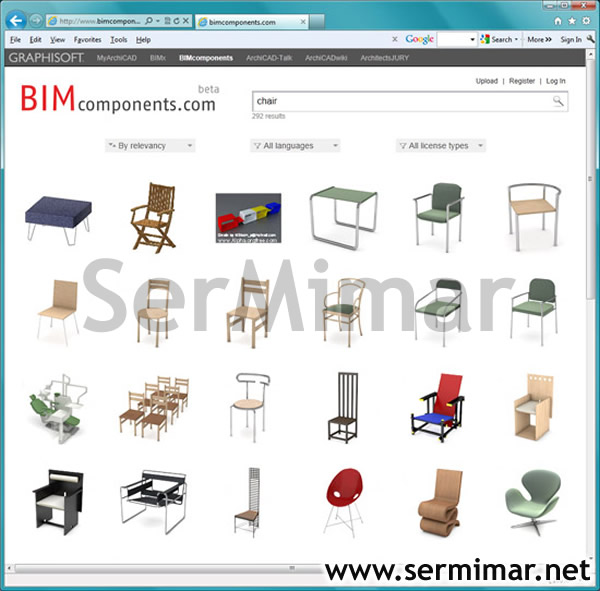

Şekil 6. BIM Bileşenler portal sitesi.
BIM Bileşenleri portal bileşenleri BIM-hazır, hangi bunlarla ilişkili BIM bilgiye sahip olduğu anlamına gelir. Şekil 7 İndirme ve Göm seçeneği tercih edildiği için BIM Bileşenler portalı nesnelerden biri için bunu göstermektedir.

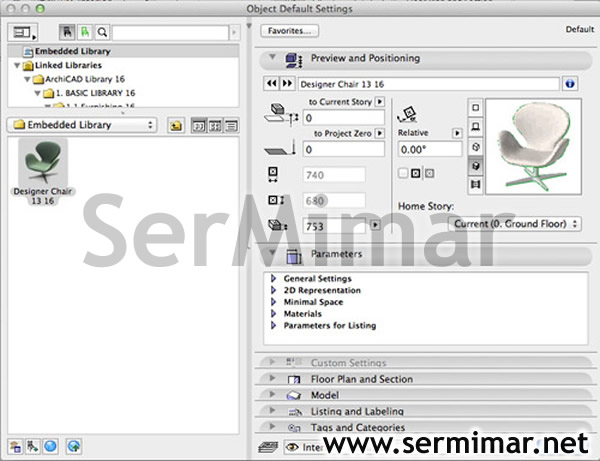

Şekil 7. BIM Bileşenler portalı indirilen ve mevcut proje içine gömülü olduğu Şekil 5 de seçilen bileşenlerden biri. Bunun üzerine tıklayınca herhangi BIM bileşen olurdu özelliklerinin tümüne sahip olduğunu göstermektedir.
Enerji Analiz Yetenekleri Dahili
ArchiCAD 16 bir diğer önemli özelliği dahili bir plug-in daha önceydi EcoDesigner, tüm işlevselliği, entegre tarafından yapılmıştır enerji değerlendirme işlevi, uygulama ile. (EcoDesigner hakkında daha fazla bilgi için, başlatılan kısa bir süre sonra Fen 2010’da yayınlanan AECbytes kendi yorum bakınız.) Aslında, EcoDesigner işlevselliği sadece entegre edilmiş değil, bu bir yerli ArchiCAD bazında çalışmak için yeniden uygulamaya konmuştur . Enerji analizi yerli ArchiCAD fonksiyonu yapmak için gerekçesi başka bir araç ihraç veya herhangi bir plug-in indirme yapmadan hemen binanın modeli yaratıldı BIM uygulaması içinde tüm ArchiCAD kullanıcılara sürdürülebilirlik analizi yapmaktı. Özellikle maliyet tasarrufu sağlayan tasarım stratejileri hala etkili karşılaştırılır ve uygulanabilir olduğunda, erken tasarım aşamasında kullanılmak üzere tasarlanmıştır.
Enerji değerlendirme BIM modeli ve binanın bulunduğu yere göre saat bazında saatlik hava veri geometri analizine dayanmaktadır. Modeli geometri analizi çoğu Enerji Değerlendirme seçeneği seçildiğinde otomatik-zaman, mimari yapı modeli doğrudan tek bir Termal Blok enerji modeli dönüşmüş olmasıdır. Bina kabuğu ve iç yapıları Opak ve şeffaf elemanları otomatik olarak algılanır ve ilgili özellikleri ile listelenir. Tek bir ArchiCAD eleman otomatik olarak tam giriş enerji hesaplama üretmek için, gerekirse, kendi pozisyonuna bağlı olarak farklı parçalar (örneğin, yeraltı vs yukarıda toprak parçaları) ayrılmıştır. Şekil 8’de gösterildiği gibi, biri birden fazla enerji model görselleştirme seçenekleri vardır.

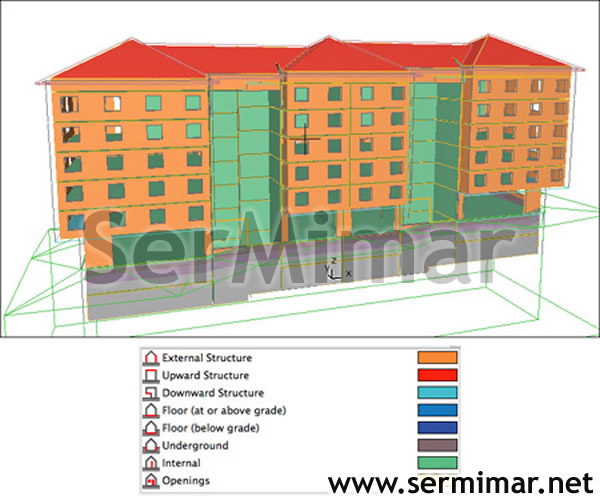

Şekil 8. Bina enerji modeli için olası bir görselleştirme seçeneği.
Çevreleyen yüzeylerin, örneğin, toprak tipi gibi çevresel ayarlar; kendini gölgeleme düzeyleri ve farklı gölgeleme cihazları; gerekli olması halinde, uygun bir şekilde bu yapılar ve açıklıkların fiziksel özellikleri olarak genişletilmiş dahili listeleri, ikinci yapı enerji modeli için ek veriler atayabilir , rüzgar koruması ve dış koşullar gölgeleme; gibi onun gün-gün kullanım (bkz. Şekil 9) gibi binanın çalışma profili, temel ısıtma, soğutma, sıcak su üretimi ve havalandırma yöntemleri dahil MEP sisteminin türü, bu tür herhangi bir yeşil sistemi birincil enerji ve CO2 emisyon faktörleri, ve yerel enerji kaynağı fiyatları güneş kollektörleri, hava-hava enerji geri kazanım ve ısı pompaları gibi. İklim verileri analitik meteoroloji veri dosyaları ithal veya çevrimiçi hava sunucusundan elde edilebilir.

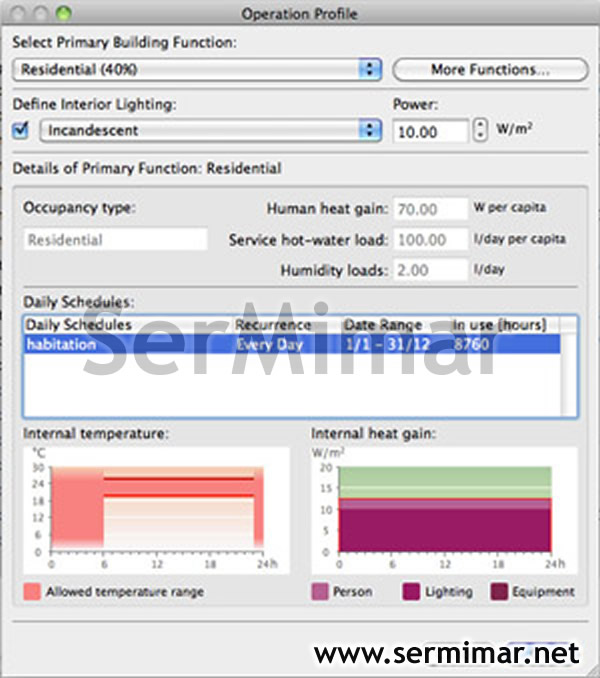

9 Şekil. Enerji değerlendirme için binanın Operasyonu Profili belirtme.
Bir zamanlar tüm gerekli giriş verileri enerji değerlendirme raporu oluşturulmuş olabilir, sağlanır. Önceki EcoDesigner olduğu gibi, enerji analizi köklü ve sertifikalı enerji hesaplama motoru, VIPCore tarafından yapılır. Bu yıl boyunca günün her saatinde bina zarf yapıların ısı iletim değerlendirir doğru bir dinamik hesaplama algoritması kullanır ve enerji ile ilgili yapısal performans ayrıntıları grafiksel ve sayısal geribildirim görüntüleyen bir Enerji Değerlendirme Raporu üretir, Şekil gösterildiği 10: tüketim tipi (ısıtma, soğutma, aydınlatma, kullanım) ve başlıca enerji kullanımı (gaz, petrol, kömür, elektrik, vb) göre yıllık enerji tüketimi, bir boyunca binanın çalışmasından kaynaklanan karbon dioksit emisyonları yıl ve binanın çevreye ve kendi iç ısı kaynaklarından emer enerji miktarı ile yayan enerji miktarı zıt aylık enerji dengesi. Sen enerji tüketimi ve karbon ayak izi en aza indirmek için, alan ve oryantasyon, fenestrasyon, gölgeleme, kompozitler, cam oranı, yeşil stratejileri, vb bina gibi tasarım parametreleri, optimize etmek için bu raporu verileri kullanabilirsiniz.

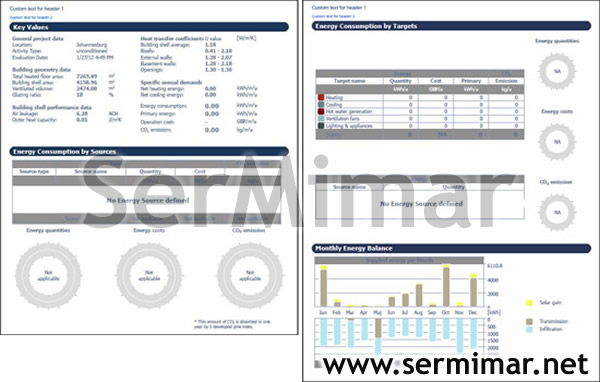

10 Şekil. Tüm bina girişleri enerji analizi için sağlanan bir kez oluşturulur enerji değerlendirme raporu.
Diğer Özetleri
ArchiCAD 16 Diğer özellikler gibi daha fazla doğruluk için kolay IFC Emlak yönetimi, çoklu IFC standartları için destek, bu ek standartlarını karşılamak için yeni veri türleri ile genişletilmiş IFC veritabanı, morphs IFC siteleri ithalat yerine GDL nesneler gibi çeşitli IFC geliştirmeler içerir ve Ayrıca hızlı IFC import yol açar esneklik. ArchiCAD 16 da modeli özellikleri türetme otomatikleştirmek için popüler e-SPECS uygulaması ile entegrasyon özellikleri. Entegrasyon Revit için nasıl çalıştığını benzer, ve üçüncü parti plug-ins ArchiCAD evrenin büyüyor gibi görünüyor sağlıklı olduğuna işaret ediyor. ArchiCAD kullanıcıları için modelleme ve işbirliğini daha kolay ve verimli hale getirmek için tasarlanmış birkaç ek verimlilik iyileştirmeleri vardır.
Analiz ve Sonuçlar
Revit Architecture 2013, rakip BIM uygulama benim son derlemede, ben herhangi bir büyük vizyonlar veya kapsayıcı temalar olmaması için, herhangi bir “oyunu değiştiren” geliştirmeleri sahip ancak bunun yerine, mevcut özellikleri çeşitli geliştirmeler güvenmeme eleştirdi uygulaması. Kullanıcıların doğru BIM uygulaması içinde kavramsal ve serbest modeller oluşturmanıza olanak sağlayan bir marka yeni bir araç tanıttı gibi bir karşılaştırma daha iyi ArchiCAD 16 bileti. Morph aracıyla ArchiCAD da siler bir kavramsal modelleme ortamı eksikliği köklü sınırlaması. Ben en popüler uygulama mimarlar kavramsal modeller oluşturmak için kullanılacak olan SketchUp olarak kullanımı kolay bu aracı bulamadı iken, uygulama ile ve özellikle Morph aracı ile uzmanlığını geliştirmek isteyenler tarafından gibi verimli bir şekilde kullanılmaktadır. Özellikle karmaşık, organik formlar oluşturmak için, bunları kullanmak için öğrendim bir kez Ayrıca, SketchUp modelleme özellikleri çok daha fazla yetenekleri sağlar. Her şeyden önce, Morph aracı diğer BIM uygulamalarında bulmak zor serbest çizim 3B modelleme için ArchiCAD yetenekleri verir, bu nedenle bu açıdan oyunun öncesinde olduğu için ArchiCAD bazı meşru palavra hakları vermek yok.
BIM Bileşenleri portalının tanıtımı sağ onların BIM uygulama içinde kendi modelleri için içerik çok çeşitli erişmek için kullanıcılarının ihtiyaç giderir ArchiCAD için bir başka önemli gelişmedir. Revit Zaten Autodesk bir süre için Seek bazı entegrasyon olmuştur, bu yüzden onun kullanıcıların harici içeriğe erişmek mümkün olmuştur, ama ArchiCAD kullanıcıları için, BIM Bileşenler portalı daha dış dünyaya bağlı olması korkunç bir zorunluluk getirmektedir. Bu güzel tasarlanmış ve iyi entegre portal sayesinde, ArchiCAD kullanıcıları serbestçe katkı ve içerik kullanın ve daha kolay ArchiCAD kullanıcıları için erişilebilir olacak böylece ürün üreticileri bina aynı zamanda bu kütüphaneye kendi ürünlerinin modellerini ekleyebilirsiniz. Böylece, bu portal ile, Graphisoft aslında modeller paylaşabilir ve çok daha fazlasını kolayca geçmişe oranla kendi BIM projeleri için özel bileşenler bulabilirsiniz ArchiCAD kullanıcıları arasında daha resmi bir topluluk yaratıyor. Şu anda, portal içeriğinin en Graphisoft veya ArchiCAD satıcılar tarafından yaratılmıştır, ancak biraz zaman geçti ve portal ivme kazanırken sonra çok daha fazla kullanıcı ve üretici oluşturulan içeriği olmalıdır.
Gibi diğer temel donanımları, dahili enerji analiz yetenekleri, şüphesiz ArchiCAD kullanıcıları için çok yararlı olacak ve genişletilmiş IFC desteği çalışabilirlik ve OpenBIM için kendi itme (BIM ile Around the World, son makalesinde görmek için Graphisoft bağlılığını pekiştirir , OpenBIM ilgili daha fazla bilgi için) onlar işbirliği gerektiğinde farklı BIM yazılımları kullanarak AEC profesyonelleri arasında sorunsuz veri alışverişi.
Sonuç olarak, ArchiCAD 16 bazı bakımlardan rakip BIM uygulamaları üzerinde bir avantaj sağlamak için yardımcı bazı kritik yeni yeteneklere sahiptir. Ancak, diğer BIM uygulamaları dışında herhangi bir yakın değildir dramatik AEC profesyonelleri özenle binanın her ayrıntı modellemek ama sadece üst düzey fikirleri sağlamak gerekmez nerede, BIM daha akıllı hale ve sonra anlamaya uygulamanın Smarts güvenebilirsiniz onun ayrıntıları. Benim BIM Değerlendirme Çalışması Raporu sonuna doğru işaret ettiği gibi, “böyle bir alt düzey tasarım görevleri neredeyse tamamen otomasyona oylandı EDA (bilgisayar çipi endüstrisi için elektronik tasarım otomasyonu, veya CAD) gibi diğer alanlara kıyasla, BIM hala Kullanıcı binada modeli şeyi zorlanır nispeten ‘aptal’ teknolojisi. “Ve büyük, ArchiCAD gibi mevcut BIM yazılımları, bu ön boyunca herhangi bir ilerleme kaydetmiş değil. Graphisoft bir “peçete kroki” eşdeğer çıkarım ve otomatik çok bina modelleme temeli olabildiği ölçüde, BIM geliştirmeye yönelik güçlü teknolojik becerileri uygulamak olabilir, çok iyi olurdu.
Yazar Hakkında
Lachmi Khemlani kurucusu ve AECbytes editörüdür. O doktora sahip UC akıllı bina modelleme konusunda uzmanlaşmış Berkeley, ve danışmanlık ve AEC teknolojisi üzerine yazıyor Üniversitesi Mimarlık. O lachmi@aecbytes.com adresinden ulaşılabilir.
